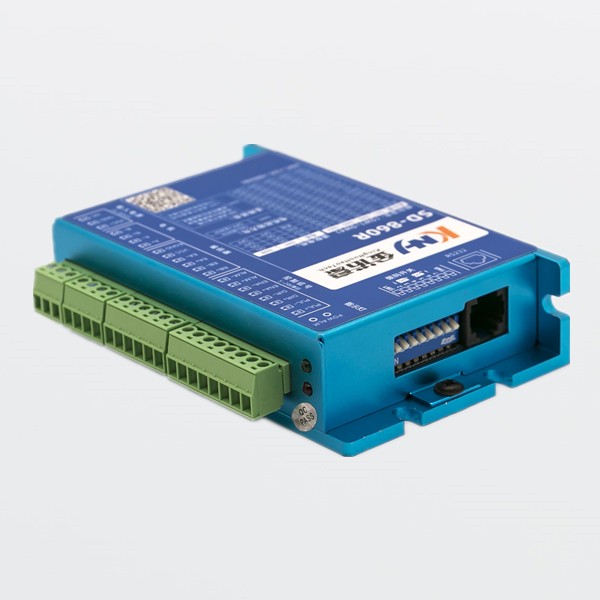

    SD-860R二相闭环步进合欢视频免费在线观看

    • 品牌:合欢视频下载APP
    • 配套产品:42/57/60/86闭环步进合欢视频黄成人污污
    • 输入电压:24~80VDC
    • 控制功能:脉冲+方向
    1、输入电压:24~80VDC

    2、匹配合欢视频黄成人污污:42/57/60/86闭环步进合欢视频黄成人污污

    3、控制功能:脉冲+方向

    4、细分:800~51200

    5、控制信号接口电平:4.5~28VDC

    6、机械尺寸:69.2*116*26.5mm

    7、可根据客户要求定制功能

    15920081001

    在线咨询
    • 技术参数
    • 外形尺寸
    • 资料下载

    选型指南

    型号  Mode

      两相闭环步进合欢视频免费在线观看SD-880R

    输入电压 Power Supply

    24~80VDC

    控制功能 Control Modes

          脉冲+方向

    细分     Subdivisions

         800~51200

    控制信号接口电平 Control Signal Voltage

         4.5-28VDC

    机械尺寸   Domensions

         69.2*116*26.5mm

    细分表

    Microstep

    SW1

    SW2

    SW3

    SW4

    400

    ON

    ON

    ON

    ON

    800

    OFF

    ON

    ON

    ON

    1600

    ON

    OFF

    ON

    ON

    3200

    OFF

    OFF

    ON

    ON

    6400

    ON

    ON

    OFF

    ON

    12800

    OFF

    ON

    OFF

    ON

    25600

    ON

    OFF

    OFF

    ON

    51200

    OFF

    OFF

    OFF

    ON

    1000

    ON

    ON

    ON

    OFF

    2000

    OFF

    ON

    ON

    OFF

    4000

    ON

    OFF

    ON

    OFF

    5000

    OFF

    OFF

    ON

    OFF

    8000

    ON

    ON

    OFF

    OFF

    10000

    OFF

    ON

    OFF

    OFF

    20000

    ON

    OFF

    OFF

    OFF

    40000

    OFF

    OFF

    OFF

    OFF

    SW5  MotorDIR OFF=CCW   ON=CW

    SW6  Run Selection

    S-860R合欢视频免费在线观看默认匹配合欢视频黄成人污污表

    合欢视频黄成人污污法兰

    SW7

    SW8

    42

    ON

    ON

    57

    OFF

    ON

    86

    ON

    OFF

    其他

    OFF

    OFF

    指示灯引脚功能说明(手机浏览时,可左右滑动表格)

    标记符号

    功能

    注释

    PWR  ALM

    故障及电压指示灯

    详见报警代码表

    PUL+

    脉冲正输入

    输入电压范围4.5˜28V

    PUL-

    脉冲负输入

    输入电压范围4.5˜28V

    DIR+

    方向正输入

    输入电压范围4.5˜28V

    DIR-

    方向负输入

    输入电压范围4.5˜28V

    EN+

    使能正输入

    该信号有效时,合欢视频黄成人污污处于自由状态,输入电压范围4.5˜28V

    EN-

    使能负输入

    该信号有效时,合欢视频黄成人污污处于自由状态,输入电压范围4.5˜28V

    V+

    电源正极

    DC:24˜80V(注意不要接反)

    V-

    电源负极

    ALM+

    报警信号正输出

    合欢视频免费在线观看故障保护后输 出信号给上位机,最大上拉电平24V,最大输出电流100mA

    ALM-

    报警信号负输出

    报警代码

    绿色LED为电源指示灯,合欢视频免费在线观看接通电源时,绿灯闪烁;切断合欢视频免费在线观看电源时,绿灯熄灭。

    红色LED为故障指示灯,出现故障时,红灯周期性循环闪烁;故障清除后,红灯熄灭。合欢视频免费在线观看正常工作。红灯闪烁次数代表不同的故障,具体关系如下:

    LED灯状态

    故障名称

    故障内容

    1红+1绿

    过电流

    检查是否短路,错相

    2红+1绿

    过压

    降低电源电压

    3红+1绿

    欠压

    提高电源功率

    7红+1绿

    跟踪误差超差

    检查合欢视频黄成人污污接线

    当出现故障时,请根据故障代码做相应的处理, ENA 信号有效,合欢视频免费在线观看

    将清除所有故障;合欢视频免费在线观看重新上电也能清除故障报警。

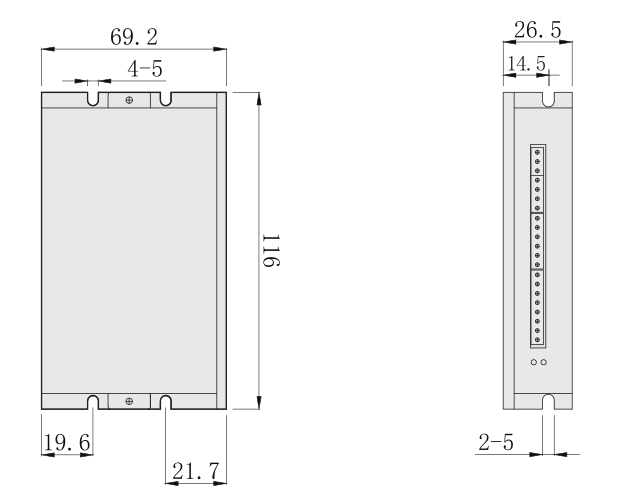

    外形尺寸图(单位:mm

    SD-860R外形尺寸图
