2、输出电流：1.0~4.5A
3、控制功能：脉冲+方向
4、细分：200~25600
5、控制信号接口电平：-5~24VDC
6、机械尺寸：76*112*34mm
7、可根据客户要求定制功能
15920081001
选型指南
|
型号 Mode |

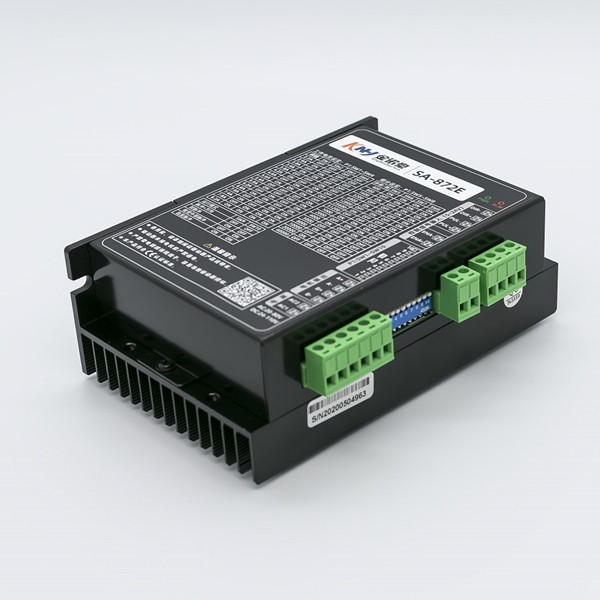

两相步进合欢视频免费在线观看SA-872E |
|
输入电压 Power Supply |
20~80VAC/24-110VDC |
|
输出电流 Output current |
2.2~8.2A |
|
控制功能 Control Modes |
脉冲+方向 |
|
细分 Subdivisions |
400~51200 |
|
控制信号接口电平 Control Signal Voltage |
5-24VDC |
|
机械尺寸 Domensions |
97.5*1500*52.6 |
可定制型号
|
型号Model |
功能说明 Function description |
|
SA-872E |
脉冲+方向（SW9状态ON为双脉冲） |
|
SA-872EC |
IO控制（SW9状态ON为双脉冲） |
|
SA-865EV |
脉冲+方向（SW9状态ON为双脉冲） 电位器调速 |
|
SA-872EA |
脉冲+方向（SW9状态ON为双脉冲） 报警输出 |
★C：IO控制；★V：电位器调速；★A：报警输出
运行模式设定
|
不含IO控制功能的型号 |
|||
|
功能 |
开关 |
状态 |
结果 |
|
单双脉冲设置 |
SW9 |
OFF |
单脉冲 |
|
ON |
双脉冲 |
||
|
空闲电流设置 |
SW10 |
OFF |
半流 |
|
ON |
全流 |
||
★合欢视频免费在线观看运行电流，在马达停转时刻自动减少，SW10设定空闲电流为运行电流的50%或100%，
当需要一个高力矩时，设为全流。为减少合欢视频黄成人污污和合欢视频免费在线观看的热量，推荐将空闲电流在允许的情况下尽可能降低。
|
含IO控制功能的型号 |
||
|
运行模式 |
SW9 |
SW10 |
|
单脉冲（默认） |
OFF |
OFF |
|
双脉冲 |
ON |
OFF |
|
受控运行 |
OFF |
ON |
|
持续运行 |
ON |
ON |
★IO控制模式时内置振荡器，拨码或开关量信号控制合欢视频黄成人污污启停，可外接电位器或电压调速。合欢视频黄成人污污默认自动半流。
报警代码
绿色LED为电源指示灯，合欢视频免费在线观看接通电源时，绿灯闪烁；切断合欢视频免费在线观看电源时，绿灯熄灭。
红色LED为故障指示灯，出现故障时，红灯周期性循环闪烁；故障清除后，红灯熄灭。合欢视频免费在线观看正常工作。
红灯闪烁次数代表不同的故障，具体关系如下：
|
LED灯状态 |
合欢视频免费在线观看状态 |
|
绿灯常亮 |
合欢视频黄成人污污运行中 |
|
绿灯闪烁 |
合欢视频黄成人污污空闲 |
|
1红+1绿 |
相位过流 |
|
2红+1绿 |
合欢视频黄成人污污绕组开路 |
|
3红+1绿 |
合欢视频免费在线观看过压 |
|
4红+1绿 |
合欢视频免费在线观看欠压 |
|
5红+1绿 |
其他 |
工作电流设定(SW1~SW3）
|
峰值 |
SW1 |
SW2 |
SW3 |
SW4 |
|
2.2A |
OFF |
OFF |
OFF |
OFF |
|
2.6A |
ON |
OFF |
OFF |
OFF |
|
3.0A |
OFF |
ON |
OFF |
OFF |
|
3.4A |
ON |
ON |
OFF |
OFF |
|
3.8A |
OFF |
OFF |
ON |
OFF |
|
4.2A |
ON |
OFF |
ON |
OFF |
|
4.6A |
OFF |
ON |
ON |
OFF |
|
5.0A |
ON |
ON |
ON |
OFF |
|
5.4A |
OFF |
OFF |
OFF |
ON |
|
5.8A |
ON |
OFF |
OFF |
ON |
|
6.2A |
OFF |
ON |
OFF |
ON |
|
6.6A |
ON |
ON |
OFF |
ON |
|
7.0A |
OFF |
OFF |
ON |
ON |
|
7.4A |
ON |
OFF |
ON |
ON |
|
7.8A |
OFF |
ON |
ON |
ON |
|
8.2A |
ON |
ON |
ON |
ON |
合欢视频免费在线观看的峰值电流设置必须小于匹配合欢视频黄成人污污的额定电流，否则可能会导致合欢视频黄成人污污温升过高，影响合欢视频黄成人污污使用寿命。
细分设定（SW5~SW8）
|
细分 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
ON |
ON |
ON |
ON |
|
800 |
OFF |
ON |
ON |
ON |
|
1600 |
ON |
OFF |
ON |
ON |
|
3200 |
OFF |
OFF |
ON |
ON |
|
6400 |
ON |
ON |
OFF |
ON |
|
12800 |
OFF |
ON |
OFF |
ON |
|
25600 |
ON |
OFF |
OFF |
ON |
|
51200 |
OFF |
OFF |
OFF |
ON |
|
1000 |
ON |
ON |
ON |
OFF |
|
2000 |
OFF |
ON |
ON |
OFF |
|
4000 |
ON |
OFF |
ON |
OFF |
|
5000 |
OFF |
OFF |
ON |
OFF |
|
8000 |
ON |
ON |
OFF |
OFF |
|
10000 |
OFF |
ON |
OFF |
OFF |
|
20000 |
ON |
OFF |
OFF |
OFF |
|
40000 |
OFF |
OFF |
OFF |
OFF |

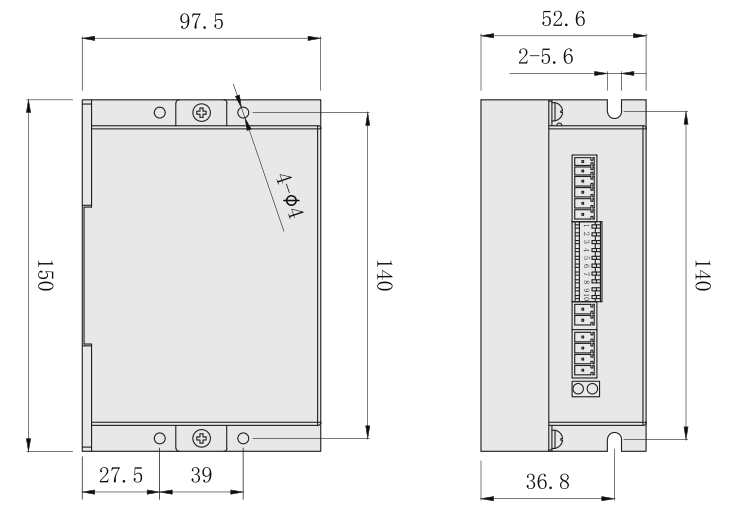

外形尺寸图（单位：mm）
IO控制模式时速度设定表
|
速度 |
SW5 |
SW6 |
SW7 |
SW8 |
|
5 |
ON |
ON |
ON |
ON |
|
10 |
OFF |
ON |
ON |
ON |
|
15 |
ON |
OFF |
ON |
ON |
|
30 |
OFF |
OFF |
ON |
ON |
|
60 |
ON |
ON |
OFF |
ON |
|
90 |
OFF |
ON |
OFF |
ON |
|
120 |
ON |
OFF |
OFF |
ON |
|
150 |
OFF |
OFF |
OFF |
ON |
|
180 |
ON |
ON |
ON |
OFF |
|
210 |
OFF |
ON |
ON |
OFF |
|
240 |
ON |
OFF |
ON |
OFF |
|
300 |
OFF |
OFF |
ON |
OFF |
|
400 |
ON |
ON |
OFF |
OFF |
|
500 |
OFF |
ON |
OFF |
OFF |
|
650 |
ON |
OFF |
OFF |
OFF |
|
800 |
OFF |
OFF |
OFF |
OFF |
